電 話:0318-5217518一、說明:

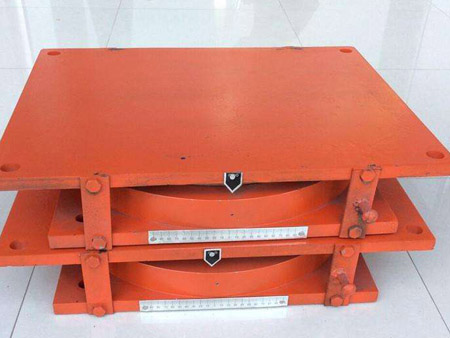

本系列盆式支座為中華人民共和國家標準《公路橋梁盆式支座》(GB/T391-2009標準)的通用設計,系列通用設計圖名稱為公路橋梁球型支座系列通用圖,系列通用圖代號為GPZ(09T)1500~60000(DC、SX、GD),系列支座型號為GPZ(2009)0.4~060(DC、SX、GD)。
二、設計依據:
1、《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTG D62-2004)。
2、《公路橋涵鋼結構及設計規范》(JTJ025-86)。
3、、《橋梁球型支座》(GB/T17955-2009)。
4、、《公路橋梁盆式支座》(JT/T391-2009)。
三、設計參數
1、支座豎向設計承載能力:0.4MN~60MN。
支座的規格系列按承受的豎向荷載大小共分為33級,即:0.40MN,0.6MN,0.8MN,1MN,1.5MN,2MN。2.5MN,3MN,3.5MN,4MN,5MN,6MN,7MN,8MN,9MN,10MN,12.5MN,15MN,17.5MN,20.5MN、22.5MN、25MN、27.5MN,30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN。
2、支座設計*大轉角:0.02rad。
3、支座水平設計承載力:固定支座和單項活動支座非滑移方向的水平設計承載力為支座豎向設計承載力的10%。
4、支座摩擦系數:常溫型活動支座摩擦系數取值0.03,耐寒性活動支座摩擦系數取值0.06。
